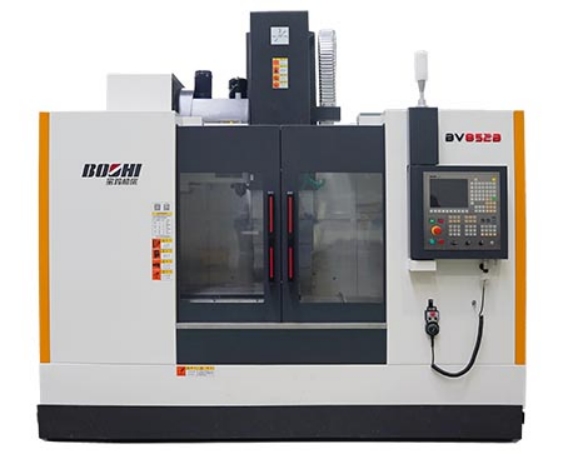

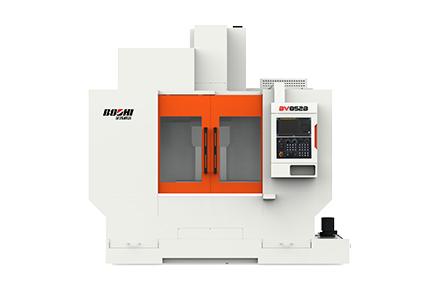

BV642B、BV852B、BV1162B立式加工中心X/Y/Z三轴接纳矩形淬硬导轨,皮带式主轴,设置多样化。适用于阀类、凸轮、模具、板盘类和箱体类零件的铣、钻、扩、镗、攻、锪等加工工序;特殊适用于加工种种形状重大的二、三维高低模子及重大的型腔和外貌,既可用于中小批量多品种加工生产,也可以进入自动线举行批量生产。
产品特点:
1)Y轴两导轨接纳大跨距设计,事情台在X轴全行程规模内,重心均在两导轨之间,包管了机床高精度、高刚性。
2)Z轴无配重结构(BV852B选配无配重),接纳大规格带抱闸伺服电机,快移速率高、响应快。
3)移动部件接纳轻量化设计,确保进给响应速率。
4)丝杠接纳双向肩面定位结构,提高轴向刚性,包管进给轴运动的平稳性、可靠性和精度长期性。
5)标配主轴环喷,包管加工冷却效果,提升加工质量。
6)整机接纳全关闭防护结构。
适用行业:
适用于汽车、摩托车、机械制造、缝纫机、电机、仪器仪表等行业。
项目 |
单位 |
BV642B |
BV852B |
BV1162B |
|
事情台 |
形状尺寸(W×L) |
mm×mm |
420×800 |
520×1050 |
620×1300 |
T型槽 |
mm |
3-18(H8) |
5-18(H8) |
5-18(H8) |
|
T型槽间距 |
mm |
125 |
90 |
100 |
|
最大承重 |
kg |
600 |
600 |
1000 |
|
主轴 |
主轴锥孔 |
|
BT40 |
||
主轴功率 |
kW |
7.5/11(FANUC) |
|||
主轴转速 |
r/min |
10000 |
8000 |
||
拉钉型号 |
|
MAS 403 P40T-Ⅰ |
MAS 403 P40T-Ⅰ |
||
行程 |
左右行程(X向) |
mm |
600 |
800 |
1100 |
前后行程(Y向) |
mm |
400 |
550 |
650 |
|
上下行程(Z向) |
mm |
500 |
600 |
650 |
|
加工规模 |
主轴中心至立柱导轨距离 |
mm |
480 |
560 |
690 |
主轴端面至事情台面距离 |
mm |
110-610 |
110-710 |
130-780 |
|
进给 |
最高进给速率(X/Y/Z) |
mm/min |
10000 |
||
快速移动速率(X/Y/Z) |
m/min |
20/20/20 |
20/20/20 |
20/20/20 |
|
刀库 |
刀库容量(圆盘) |
pcs |
24 |
||
最大刀具重量 |
kg |
8 |
|||
最大刀具尺寸 |
mm |
Φ80×300 |
|||
精度 |
定位精度 |
mm |
0.008/0.008/0.008 |
0.008/0.008/0.008 |
0.012/0.01/0.01 |
重复定位精度 |
mm |
0.006/0.006/0.006 |
0.006/0.006/0.006 |
0.01/0.008/0.008 |
|
其他 |
电源 |
kVA |
15 |
15 |
20 |
机床毛重 |
kg |
4500 |
6500 |
8000 |
|
机床净重 |
kg |
4300 |
6000 |
7600 |
|
气源流量(ANR) |
L/min |
350 |
350 |
||
气压 |
MPa |
0.6-0.8 |
0.6-0.8 |
||
体积(长×宽×高) (不含排屑器) |
mm |
2350×2150×2450 |
2800×2750×2900 |
3430×3350×3200 |
