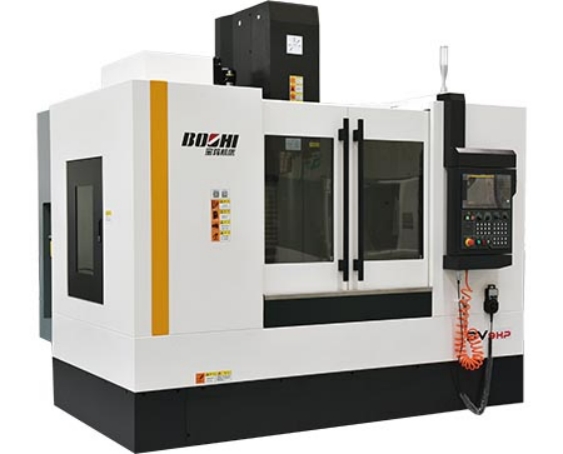

BV11HP重载立式加工中心，接纳FANUC 0i-MF(5)数控系统，三轴大跨距滚柱线轨（Z轴六滑块），高强主轴、圆盘刀库、内置后排双螺旋排屑器。具有高刚性、重载、高精特点。
产品特点：
1）Y轴跨距加大，可阻止鞍座悬垂问题，增添加工的稳固性。
2）BV11HP标配接纳广域伺服主电机和强力主轴，可实现强力加工。
3）主轴箱双边六滑块设计，刚性更强，Z轴无配重平衡设计，配刹车伺服电机，能阻止配重平衡系统在现实加工中所爆发的震惊，提升Z轴的加工精度。
4）标配BT40×24圆盘刀库，换刀稳固可靠。
5）机内配双螺旋后排，有冲屑，清洁利便高效，适合自动化加工
6）机内配双照明LED灯，给用户加工提供利便 ；标配气枪，利便机床整理。
7）标配储气罐，有用解决用户气压不稳固引起的卡刀问题。
8）整机接纳全关闭防护结构，防护性能优。
适用行业：
适用于汽车、模具、通讯、医疗器材、仪器仪表等行业。
|
项 目 |
单位 |
BV11HP |
|
|
事情台 |
形状尺寸（W×L） |
mm×mm |
620×1300 |
|
T型槽 |
mm |
5-18（H8） |
|
|
T型槽间距 |
mm |
100 |
|
|
最大承重 |
kg |
1000 |
|
|
主轴 |
主轴锥孔 |
|
BT40 |
|
主轴功率 |
kW |
11/15 |
|
|
主轴转速 |
r/min |
8000 |
|
|
拉钉型号 |
|
MAS 403 P40T-Ⅰ |
|
|
行程 |
左右行程（X向） |
mm |
1150 |
|
前后行程（Y向） |
mm |
650 |
|
|
上下行程（Z向） |
mm |
650 |
|
|
加工规模 |
主轴中心至立柱导轨距离 |
mm |
705 |
|
主轴端面至事情台面距离 |
mm |
150-800 |
|
|
进给 |
最高进给速率（X/Y/Z） |
mm/min |
10000 |
|
快速移动速率（X/Y/Z） |
m/min |
36/36/32 |
|
|
X、Y、Z轴电机功率 |
kW |
≥3 |
|
|
刀库 |
刀库容量（把） |
pcs |
24(圆盘刀库) |
|
最大刀具重量 |
kg |
8 |
|
|
最大刀具尺寸 |
mm |
Φ75×300 |
|
|
精度 |
定位精度 |
mm |
0.01 |
|
重复定位精度 |
mm |
0.008 |
|
|
其他 |
电源 |
kVA |
26 |
|
机床毛重 |
kg |
8800 |
|
|
机床净重 |
kg |
8300 |
|
|
气源流量（ANR） |
L/min |
350 |
|
|
气压 |
MPa |
0.6-0.8 |
|
|
体积（长×宽×高） （不含排屑器） |
mm |
3300× 3500×3100 |
|
