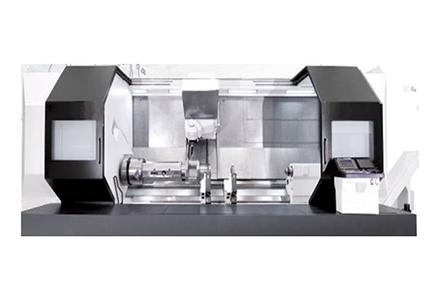

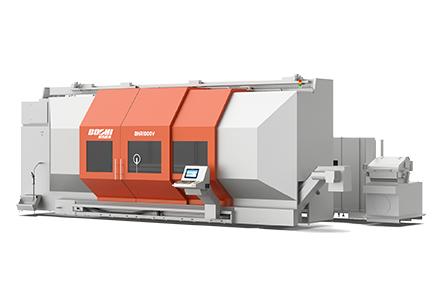

BHR1000V系列是一款具有五轴五联动功效的卧式车铣复合加工中心� ；采柚糜蠿、Y、Z、B、C五轴，可实现种种车、铣、镗、钻、铣齿、磨等复合加工 ；尤其适用于直线度、圆柱度、平行度、跳动要求小的高精加工、深孔加工及重型零件的加工。公司致力于重大零件加工要求的剖析,开发相关附件为每个用户提供可定制的有用的整体解决计划。
产品特点：
1）主轴箱接纳双电机主从模式，毗连齿轮箱，双档变速，主电机功率可选择，主轴夹紧力可调 ；
2）X、Y、Z、C各轴均设置双电机，转达扭矩大，移动速率快 ；五轴全闭环控制，加工精度高 ；

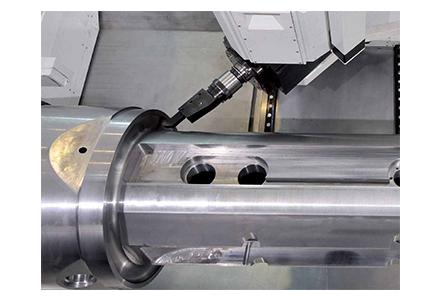

3）一次装夹完成多道工序加工，装夹误差少，生产效率高 ；

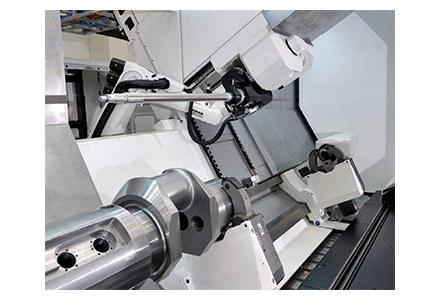

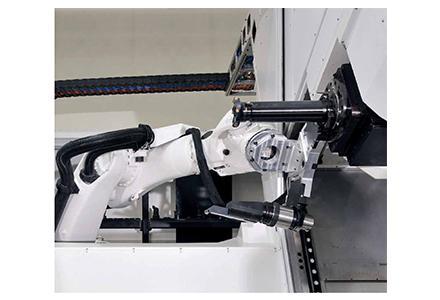

4）接纳仓储式刀库，配备KUKA机械人实现刀具及附件头的快速替换，刀具替换快，刀库容量扩充利便 ；
5）善于于深孔加工，最大加工孔深可达1500mm。
适用行业：
1）能源领域：汽轮机及水电方面的轴类工件 ；
2）大型船用柴油机领域：凸轮轴，曲轴等 ；
3）齿轮箱：风电齿轮箱的传动零件和矿山机械的齿轮箱传动零件等。
|
|
项目 |
单位 |
BHR1000V |
|
加工 规模 |
床身上最大回转直径 |
mm |
1020 |
|
两顶尖距离 |
mm |
2000/3000/4000/5000/6000 |
|
|
工件最大重量 |
kg |
10000 |
|
|
车削 主轴 |
电机功率 |
kW |
28+28/46+46 |
|
最高转速 |
rpm |
1650/1260 |
|
|
最大扭矩 |
Nm |
7700/11130 |
|
|
卡盘直径 |
mm |
500/630/800 |
|
|
前端轴承直径 |
mm |
260 |
|
|
主轴通孔直径 |
mm |
185 |
|
|
主轴头型式 |
|
A2-15 |
|
|
C轴 |
最高转速 |
rpm |
40 |
|
最大扭矩 |
Nm |
8350 |
|
|
铣削 主轴 |
电机功率 |
kW |
27/30/46/52 |
|
最高转速 |
rpm |
5000/3000 |
|
|
最大扭矩 |
Nm |
261/291/630/712 |
|
|
刀柄型式 |
|
HSK-A63/CaptoC6 HSK-A100/CaptoC8 |
|
|
前端轴承直径 |
mm |
100/130 |
|
|
内冷压力 |
bar |
70 |
|
|
B轴 |
最高转速 |
rpm |
16 |
|
最大扭矩 |
Nm |
1780/2430 |
|
|
鼠牙盘分度角度 |
º |
2.5/1 |
|
|
最小分度角度 |
º |
0.001 |
|
|
摆角规模 |
º |
-110/+90 |
|
|
X轴 |
快进速率 |
m/min |
40 |
|
最大进给力 |
N |
13050/27000/39000 |
|
|
行程 |
mm |
1130 |
|
|
Y轴 |
快进速率 |
m/min |
40 |
|
最大进给力 |
N |
14500/28500 |
|
|
行程 |
mm |
550 |
|
|
Z轴 |
快进速率 |
m/min |
30 |
|
最大进给力 |
N |
28800 |
|
|
尾座 |
套筒直径 |
mm |
260 |
|
套筒行程 |
mm |
250 |
|
|
其他 |
刀库容量 |
|
40/60/80/120 |
|
数控系统 |
|
西门子840D SL |
