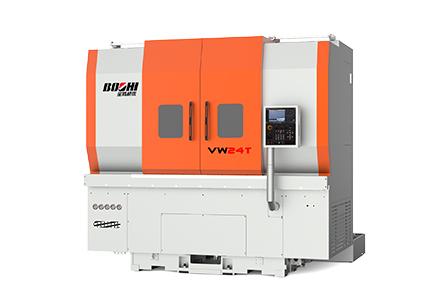

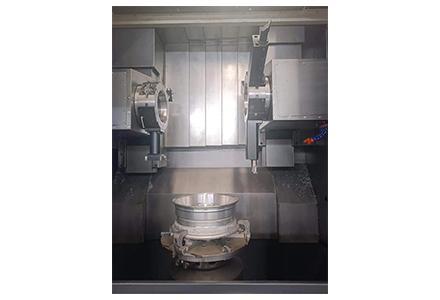

VW24T数控立式双刀架车床是针对汽车轮毂加工开发的一款数控机床。拥有单主轴双刀架，由双通道数控系统控制，两个六工位伺服刀架可各自自力对刀和进给，两个刀架可同时对轮毂举行内外圈加工，应用无邪，通用性强；一套控制控制两套进给，加工效率高，占地面积小。
产品特点：
1）高强度铸铁整体床身,导轨副接纳宽矩形淬硬导轨及贴塑导轨
2）双刀塔
3）全关闭防护
4）双通道数控系统
适用行业：

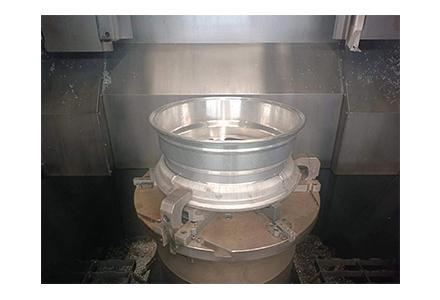

适用于汽车行业轮毂加工。
|
|
项 目 |
单位 |
规 格 |
|
加工规模 |
最大回转直径 |
mm |
Φ870 |
|
床鞍上回转直径 |
mm |
Φ700 |
|
|
最大工件长度 |
mm |
450 |
|
|
最大车削轮毂直径 |
Inch |
26″（610mm） |
|
|
最大车削轮毂高度 |
Inch |
14″（356mm） |
|
|
主 轴 |
液压卡盘直径 |
Inch |
中实21″（选配） |
|
主轴头型式 |
|
A2-11 |
|
|
主轴轴承直径 |
mm |
180/160（前/后） |
|
|
主轴转速 |
rpm |
20-2000 |
|
|
主轴功率 |
Kw |
45/55 |
|
|
床 鞍 |
行程（X1X2/Z1Z2） |
mm |
520/550 |
|
快速移动速率（X1X2/Z1Z2） |
m/min |
24/24 |
|
|
伺服电机（X1X2/Z1Z2） |
|
α30iF/α30iF |
|
|
伺服电机扭矩（X1X2/Z1Z2） |
Nm |
30/30 |
|
|
伺服电机功率（X1X2/Z1Z2） |
kW |
7/7 |
|
|
滚珠丝杠直径导程（X1X2/Z1Z2） |
mm |
Φ50x8/Φ50x8 |
|
|
刀 架 |
刀位数 |
|
卧式6工位伺服 |
|
刀具尺寸（车削/镗孔） |
mm |
32x32/Φ50 |
|
|
其 它 |
电 源 |
kVA |
85 |
|
体积(长X宽X高) |
cm |
3400X4700X3365 |
|
|
主 机 净 重 量/总重量 |
Kg |
约16000/17000 |
