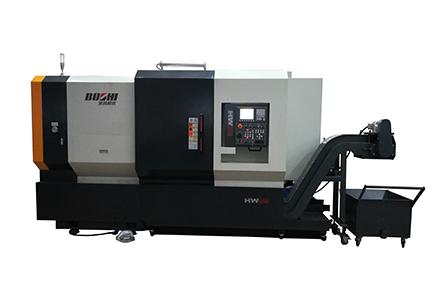

HW22数控卧式车床是专门针对汽车、摩托车行业的铝合金轮毂车削加工而开发设计的一款全功效数控车床，最大可加工22＂轮毂。
产品特点：

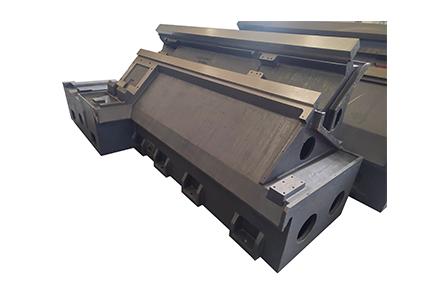

1） 机床接纳整体式斜床身结构，强度高、吸震性好 ；

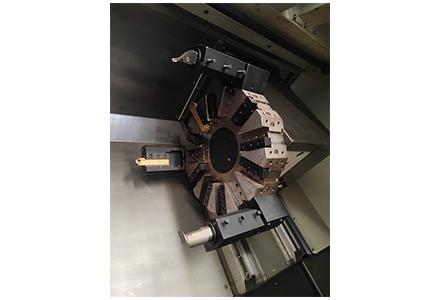

2） 配备12工位卧式伺服刀架，换刀快、精度高 ；
3） X/Z轴接纳伺服电机与滚珠丝杠直接毗连，滚珠丝杠接纳预拉伸结构，大大提高了丝杠的刚度和热变形的能力 ；
4） 配备大流量冷却及冲屑系统，既包管加工历程充分冷却，又可以有用带走机床内防护上的积屑。
适用行业：
适用于汽车、摩托车行业轮毂加工。
|
|
项 目 |
单 位 |
参数 |
|
HW22 |
|||
|
加工规模 |
床身上最大回转直径 |
mm |
Φ790 |
|
床鞍上最大回转直径 |
mm |
Φ620 |
|
|
最大车削直径 |
mm |
Φ620 |
|
|
主轴 |
主轴头型式 |
GB5900.1 |
A2-8 |
|
主轴锥孔规格 |
公制 |
1:20 大端Ф113 |
|
|
主轴通孔直径 |
mm |
Φ105 |
|
|
主轴轴承直径 (前/后) |
mm |
Φ160/Φ150 |
|
|
主轴转速 |
r/min |
22-2500 |
|
|
主电机功率(一连/30分钟) |
kW |
30/37 |
|
|
主轴最大输出扭矩 |
N•m |
356 |
|
|
床鞍 |
倾斜角度 |
DEG |
45° |
|
移动距离 X/Z |
mm |
30+350/750 |
|
|
快速移动速率 X/Z |
m/min |
16/20 |
|
|
伺服电机扭矩 X/Z |
N•m |
22/22 |
|
|
滚珠丝杠直径 X/Z |
mm |
Φ40/Φ50 |
|
|
刀架 |
刀位数 |
|
12 |
|
刀具尺寸 (车削/镗孔) |
mm |
32x32/Φ50 |
|
|
其它 |
电源 |
kVA |
55 |
|
形状尺寸（长×宽×高） 含侧置排屑器 |
mm |
5370×2260×2600 |
|
|
总重量（净重） |
kg |
9600(9300) |
