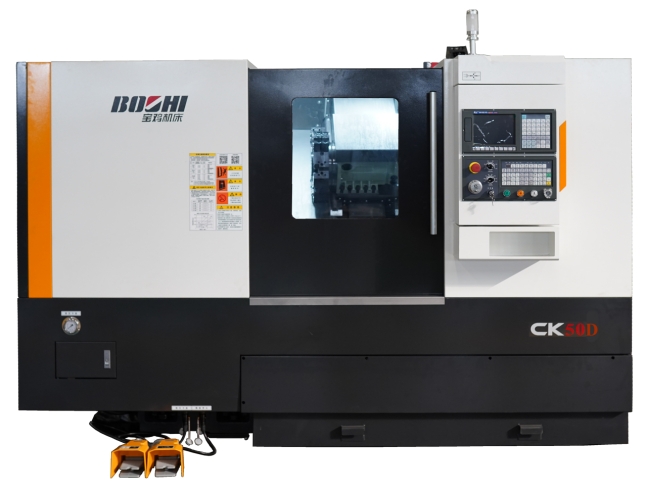

CK40D/CK50D是一款设置国产电主轴的适用型数控车床 ，接纳高强度铸铁铸造、床身底座整体式结构、倾斜导轨 ，主轴轴承及进给丝杠专用轴承传动噪音低 ；配备国产多工位转塔刀架 ，就近换刀� ；部缮柚萌毡綟ANUC 0i-TF（5）、西门子828D等数控系统 ，也可选配海内外其它品牌高性价比数控系统。
产品特点：
1）接纳“L型”铸铁整体斜床身 ，强度高吸震性好 ；多次时效处置惩罚 ，有用抑制了加工历程中切削力导致的变形和应力 ；
2）主轴接纳单列圆柱滚子轴承与角接触球轴承组合排列 ，内装国产电主轴驱动 ，接纳油冷结构 ，设置油冷机 ，具有极好的刚度和较高的转速 ，振动小、噪音低、运动平稳、响应快 ；
3）X/Z轴接纳伺服电机与滚珠丝杠直接毗连 ，进给精度高 ，可获得更高的加工精度 ；
4）液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外 ，均可脚踏开关控制 ，利便快捷 ；液压压力调解均接纳面板式旋扭操作 ，表盘显示 ，调解清静、利便 ；
5）导轨、滚珠丝杠副接纳集中自动稀油润滑 ，各个节点配有定量式分油器 ，准时定量向各润滑部位注油 ，包管各滑动面匀称润滑 ，有用的减小摩擦阻力 ，提高了运动精度 ，包管了滚珠丝杠和导轨副的使用寿命。
适用行业：
适用于汽车、电子、模具、通讯、医疗器材、仪器仪表等行业。
|
|
项目 |
单位 |
规格参数 |
|
|
CK40D |
CK50D |
|||
|
加工 规模 |
床身最大回转直径 |
mm |
Φ400 |
Φ500 |
|
最大车削长度 |
mm |
400 |
500 |
|
|
最大车削直径 |
mm |
Φ285 |
Φ370 |
|
|
床鞍上最大回转直径 |
mm |
Φ260 |
Φ320 |
|
|
液压卡盘直径 |
mm |
6〞 |
8〞 |
|
|
主轴 |
主轴头型式 |
GB/T5900.1 |
A2-5 |
A2-6 |
|
主轴锥孔规格 |
|
MT6# |
1:20 |
|
|
主轴通孔直径 |
mm |
Φ56 |
Φ62 |
|
|
主轴轴承直径 (前/后) |
mm |
Φ90/Φ80 |
Φ100/Φ90 |
|
|
主轴转速 |
r/min |
80—5000 |
60—5000 |
|
|
主电机功率(一连/30分钟) |
kW |
11/15 |
18.5/25 |
|
|
尾座 |
尾座直径/行程 |
mm |
Φ70/80 |
Φ90/100 |
|
顶尖锥度 |
MT No. |
4/2 |
5/4 |
|
|
床鞍
|
倾斜角度 |
DEG |
45° |
45° |
|
移动距离 X/Z |
mm |
165/410 |
210/550 |
|
|
快速移动速率 X/Z |
m/min |
12/16 |
||
|
伺服电机扭矩 X/Z |
Nm |
11/20 |
||
|
滚珠丝杠直径 X/Z |
mm |
Φ28/Φ40 |
Φ32/Φ40 |
|
|
刀架 |
刀位数 |
|
8 |
8 |
|
刀具尺寸 (车削/镗孔) |
mm |
20×20/Φ32 |
25×25/Φ40 |
|
|
其它 |
电源 |
kVA |
35 |
35 |
|
体积(长×宽×高)（不含排屑器） |
mm |
2400X1700X1970 |
2860X1830X2020 |
|
|
总重量 |
kg |
3000 |
4500 |
|
