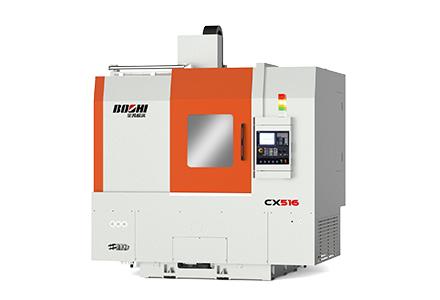

CX516是一款高效立式车铣复合中心 ，机床具有三轴联动功效 ，车、铣模式无缝集成 ，配合40工位刀库 ，可用于盘套类零件的细密、高效车铣复合加工 �；部膳浔冈谙呒觳狻⒏哐苟闲嫉裙π� ，可举行单机加工或多机联线 ，实现无人化操作 。
产品特点：

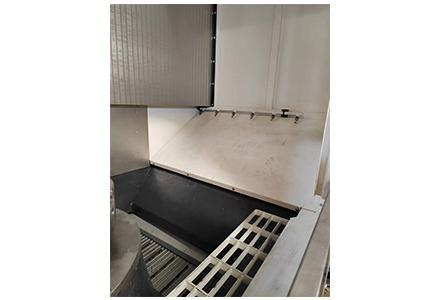

1) 床整体接纳框箱型底座、立式结构 ，结构刚性高 ，排屑流通 。
2) 床鞍、立柱接纳高刚性滚柱导轨 ，动态响应性能好 ，精度坚持性好 。
3) 三轴联动功效 ，可一次装夹举行车、铣等多工序复合加工 ，加工效率高 。

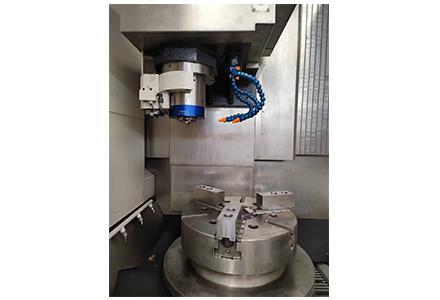

4) 铣削主轴与车削主轴结构相互自力 ，均接纳内置电机 ，高精度、高速率 。
5) 车削刀座冷却液高压中心出水 。

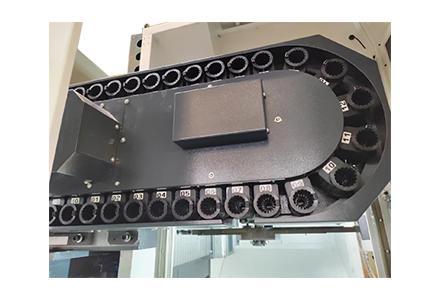

6) 车铣共用40工位链式刀库 ，结构紧凑、性能可靠；
7) 三轴均配有光栅尺检测反响系统 ，事情精度高 。
8) 机床可配备在线检测、高压断屑等功效 ，可举行多机联线 ，实现无人化操作 。
适用行业：
适用于电子、汽车、高铁、医疗器械、模具、IT 等制造业 。
|
项目 |
单位 |
规格 |
|
|
加工规模 |
最大回转直径 |
mm |
Φ800 |
|
最大车削直径 |
mm |
Φ800 |
|
|
最大铣削直径 |
mm |
Φ800 |
|
|
最大车削长度 |
mm |
500 |
|
|
主轴 |
液压卡盘尺寸 |
|
21〞中实 |
|
车主轴最高转速 |
r/min |
1500 |
|
|
C轴最小区分率 |
° |
0.001 |
|
|
铣主轴最高转速 |
r/min |
20000 |
|
|
铣主轴锥孔型式 |
|
BT40 |
|
|
进给 |
X/Z轴行程 |
mm |
1020/650 |
|
X/Z轴快移速率 |
m/min |
20 |
|
|
伺服电机扭矩（X/Z） |
Nm |
25/25 |
|
|
刀库 |
刀库容量 |
把 |
32 |
|
最大刀具重量 |
kg |
8 |
|
|
最大刀具尺寸 |
mm |
Φ75×250 |
|
|
车削刀柄型式 |
|
BBT40（双面接触） |
|
|
其它 |
电源 |
kVA |
120 |
|
电压 |
V |
AC380V±10% |
|
|
体积(长x宽x高) |
mm |
5267x3310x3875 |
|
|
重量 |
kg |
11000 |
|
