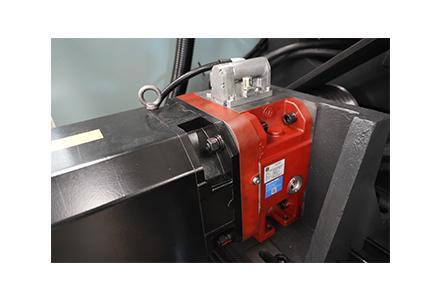

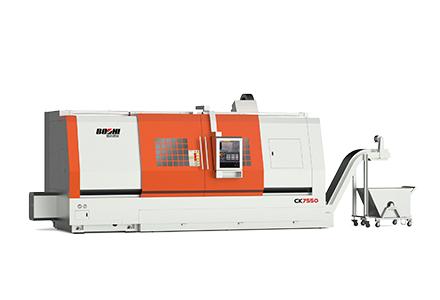

CK7550系列数控车床是一款大规格全功效数控卧式车床 ，配以高端数控系统和多工位卧式转塔刀架 ，机床自动化水平高 ，操作利便快捷 ，性价比高�；步幽筛咔慷戎臁⒋采淼鬃浇峁埂⑶阈钡脊� ，通孔式主轴结构、抗振性设计以及广域型交流主轴电机 ，主轴轴承及进给丝杠专用轴承传动噪音低；多工位转塔刀架 ，可一连分度 ，就近换刀。
产品特点：

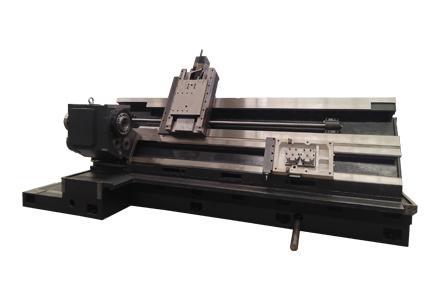

1）接纳60°斜床身+底座结构 ，强度高吸震性好；多次时效处置惩罚 ，有用抑制了加工历程中切削力导致的变形和应力；

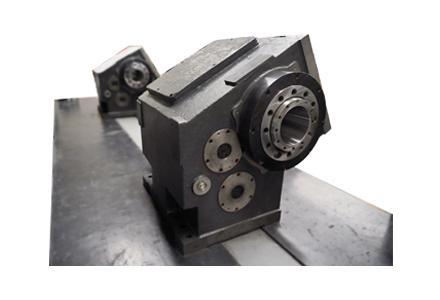

2）主轴组件接纳细密角接触推力球轴承与双列圆柱滚子轴承组合排列、动平衡校正 ，可坚持主轴高精度及刚性；主轴箱总成通过跑合测试 ，调解主轴轴承预紧 ，监测主轴温升 ，热变形等 ，使主轴在恒久事情时启动快速、平稳、精度稳固；
3）X/Z轴接纳伺服电机与滚珠丝杠直接毗连 ，进给精度高 ，可获得更高的加工精度；
4）液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外 ，均可脚踏开关控制 ，利便快捷；液压压力调解均接纳面板式旋扭操作 ，表盘显示 ，调解清静、利便；
5）导轨、滚珠丝杠副接纳集中自动稀油润滑 ，各个节点配有定量式分油器 ，准时定量向各润滑部位注油 ，包管各滑动面匀称润滑 ，有用的减小摩擦阻力 ，提高了运动精度 ，包管了滚珠丝杠和导轨副的使用寿命。
适用行业：
适用于汽车、石油、模具、工程机械、医疗器材、仪器仪表等行业。
|
加 工 范 围 |
项 目 |
单位 |
规 格 |
||
|
1500 |
2000 |
3000 |
|||
|
床身上最大回转直径 |
mm |
Φ850 |
|||
|
床鞍上最大回转直径 |
mm |
Φ600 |
|||
|
最大车削直径 |
mm |
Φ750 |
|||
|
最大车削长度 |
mm |
1500 |
2000 |
3000 |
|
|
主 轴 |
液压卡盘直径 |
mm |
Φ530 |
||
|
主轴头型式 |
GB5900.1 |
A2-11 |
|||
|
主轴通孔直径 |
mm |
Φ135 |
|||
|
主轴转速 |
r/min |
L:8-530 H:30-1200 |
|||
|
主电机功率(一连/30分钟) |
Kw |
30/37 |
|||
|
尾 座 |
套筒直径/行程 |
mm |
150/150 |
||
|
顶尖锥度 |
MT No. |
6 |
|||
|
床 鞍 |
倾斜角度 |
deg |
60° |
||
|
移动距离 X/Z |
mm |
385/1540 |
385/2040 |
385/3050 |
|
|
快速移动速率 X/Z |
m/min |
10/12 |
|||
|
刀 架 |
刀位数 |
|
8/12 |
||
|
刀具尺寸(车削/镗孔) |
mm |
□32×32/60 |
|||
|
其它 |
电源 |
kVA |
75 |
||
|
体积(长×宽×高) 不含排屑器 |
mm |
5420×2800×2770 |
5870×2683×2649 |
7360×2800×2770 |
|
|
总重量 |
kg |
15000 |
16000 |
20000 |
|
