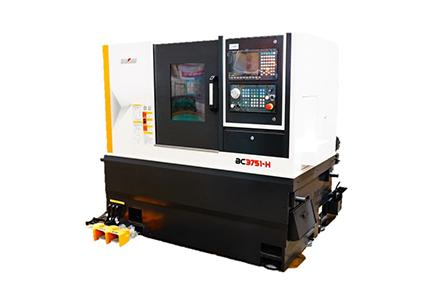

BC3751-H是一款高性能、多功效车削中心�；簿哂蠧轴和铣削功效，可在一次装置下完成重大零件的大部分或所有加工，特殊适合于形状重大零件的加工�；步幽尚麓叵低�，配备十二工位动力刀塔，精度高、刚性好、选刀时间短�；步幽汕泻锨寰脖曜嫉娜乇辗阑�，既避免冷却液飞溅、又包管操作清静、外观宜人。
产品特点：
1）高强度铸铁整体平床身，有优异的稳固性和抗震性能。
2）导轨接纳大载荷滚柱线轨副，快速移动均可达30m/min；
3）主轴接纳细密轴承组合排列，弹筒式结构，热变形小等，运行平稳、精度稳固；

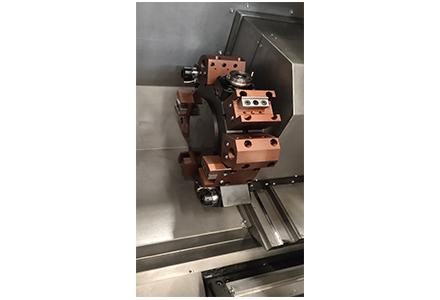

5）刀架接纳卧式动力刀架，精度高、刚性好、选刀时间短。
6）机床C轴配高区分率编码器，确保C轴定位精度和高可靠性，并可一连分度。
7）机床电气单位柜密封性好，并配有机床电器柜空调；

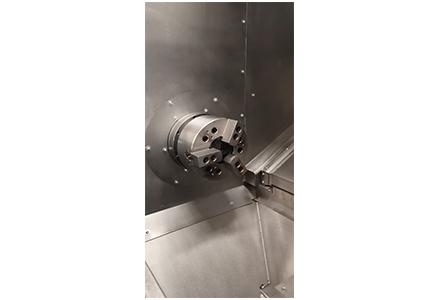

8）液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外，均可脚踏开关控制，利便快捷；液压压力调解均接纳面板式旋扭操作，表盘显示，调解清静、利便；
9）配备冷却泵及水箱，包管加工历程充分冷却；
10）机床接纳切合清静标准的全关闭防护，既避免冷却液飞溅、又包管操作清静、外观宜人。
11）机床设计紧凑、占地面积小。
适用行业：
适用于汽车、电子、模具、通讯、医疗器械、仪器仪表等行业。
|
|
机型 |
|
BC3751-H |
|
加工规模 |
床身上最大回转直径 |
mm |
φ550 |
|
床鞍上最大回转直径 |
mm |
φ345 |
|
|
最大切削直径 |
mm |
φ360 |
|
|
最大车削长度 |
mm |
320 |
|
|
最大过棒料直径 |
mm |
φ50 |
|
|
主轴 |
卡盘规格 |
inch |
8″中空 |
|
主轴头型式(GB/T5900.1) |
|
A2-6 |
|
|
车主轴最高转速 |
rpm |
50-4500 |
|
|
进给 |
行程X/Z/ |
mm |
210/400 |
|
快移速率X/Z |
m/min |
30/30 |
|
|
刀架 |
刀架形式 |
|
BMT55动力刀塔 |
|
装刀容量 |
pcs |
12 |
|
|
刀具尺寸 |
mm |
25×25/Ф32 |
|
|
动力刀 具 |
刀具形式 |
|
BMT55 |
|
铣主轴最高转速 |
rpm |
3800 |
|
|
最大装置刀柄直径 |
mm |
Φ13 |
|
|

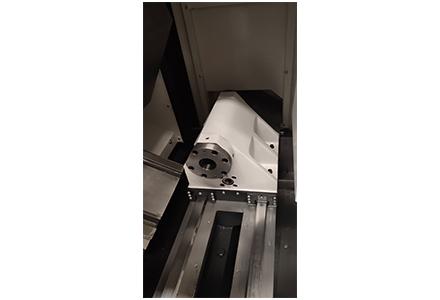

尾座 |
尾座行程 |
mm |
350 |
|
顶尖套锥度 |
mm |
MT No.5 |
|
|
尾座形式 |
|
液压程控 |
|
|
其它 |
电源容量 |
KVA |
45 |
|
床身结构形式 |
|
30° |
|
|
机床形状尺寸 （L×W×H） |
mm |
2350X2600X1900(含后排屑器)/ |
|
|
机床重量（净重/毛重） |
Kg |
5000kg（含排屑器）/ 4700kg（不含排屑器） |
注：上表为标准设置时的参数，选择其他设置时参数有转变，恕不另行通知。
