BL25-H
产品先容:

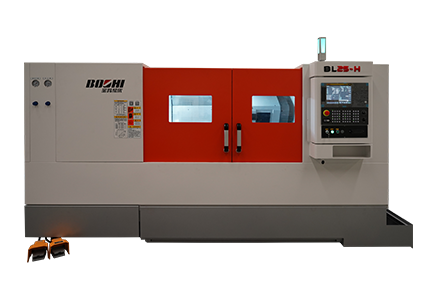

BL25-H是一款高精高度自动化车削中心 ,机床配备电主轴、十二工位伺服动力刀架、高刚性滚柱线性导轨 ,设置伺服移动液压尾座 ,选配伺服移动液压中心架 ,全新床身结构可实现中心架和尾座可无限靠近和远离 ,可实现套筒类零件外圆、内孔自动加工 ,同时伺服中心架可实现跟刀架功效。顺应于工件一次装夹自动完成车、铣、镗加工 ,更适配组建自动化生产线 ,通过程序控制伺服尾座和伺服中心架可辅助上下料。主要应用于工程机械、汽车、机械等行业零件的细密加工。

产品特点:

1)L型整体式斜床身结构 ,蹊径式导轨 ,回转直径大、刚性高、排屑流通性好;

2)大孔径内置电主轴、热对称结构箱体、内置环式结构刹车装置 ,实现高转速、高C轴精度、大通孔直径。

3)设置BMT65十二工位伺服动力刀塔 ,接纳箱体结构刀架 ,内置三片式弧齿大直径端齿盘 ,精度高、刚性好、换刀速率快。

4)伺服移动液压尾座 ,尾座整体移动接纳伺服控制 ,顶尖顶持保存古板液压套筒结构 ,操作清静便捷。

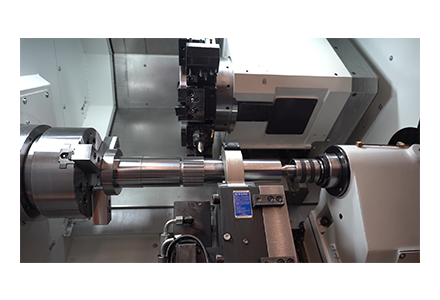

5)伺服移动液压中心架 ,整体移动伺服控制 ,可看成跟刀架使用;液压中心架带夹紧、松开检测 ,更适配组建自动化生产线;中心架可左置、右置交流;最大可配Φ200规格。

6)伺服中心架、伺服尾座接纳齿条传动 ,可无限靠近和远离 ,可实现单机自动加工 ,也可辅助机械手自动上下料。

7)设置滚柱直线导轨 ,电机座、轴承座接纳面销定位 ,刚性高精度坚持性好。

8)接纳油脂润滑 ,节能环保。

9)全密闭防护 ,可耐压10Mpa高压冷却。

10)10.4″彩色显示屏、便捷式手持单位盒、工具收纳箱 ,操作便当宜人。

适用行业:

顺应于机械加工各领域 ,特殊顺应工程机械领域工程车辆油缸、缸筒类零件 ,类似弹头、弹筒类零件 ,机床行业主轴、传动轴类 ,汽车及通用机械行业盘套、法兰以及轴类 ,更顺应于相关自动化产线。



手艺规格:


项         目

单位

参数

加工

规模

床身最大回转直径

mm

Φ660

滑板上最大回转直径

mm

Φ450

最大车削长度

mm

960

最大车削直径

mm

Φ350

最大棒料直径

mm

Φ80

液压卡盘直径

in

10〞

主轴

主轴头型式

GB5900.1

A2-8

主轴锥孔规格



1:20

主轴通孔直径

mm

Φ91

主轴转速

r/min

40—4000

主电机功率

kW

20.9

尾座

尾座套筒直径/行程

mm

Φ110/150

顶尖锥度

MT No.

5#

床鞍

倾斜角度

DEG

30°

移动距离   X/Z

mm

220/1020

快速移动速率  X/Z

m/min

30/33

刀架

刀位数



12

刀具尺寸 (车削/镗孔/铣削)

mm

25×25/Φ40/ER32

回转刀具最高转速

r/min

4500

最大铣削/钻孔/攻丝直径

mm

Φ20/Φ20/M20X2.5

其它

电源

KVA

55

体积(长×宽×高)

mm

4630×1940×1775(含排屑器)

3550×1940×1775(不含排屑器)

总重量

kg

6000
