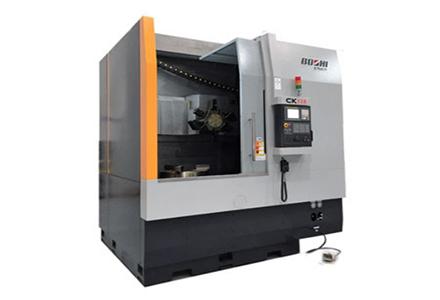

CK518是接纳线性转动导轨的数控立式车床高效 CNC立式车床，配以高端数控系统和立式转塔刀架，可举行车削种种内外圆柱面、圆锥面、圆弧曲面、公英制螺纹等加工� ；布庸ぞ瓤傻执颕T6级，适合对旋转体类零件举行高效、大批量、高精度加工时接纳。
产品特点：
1）高强度铸铁底座、立柱，吸震性好，精度坚持性优良。
2）立式结构，排屑流通，装夹工件利便。
3）接纳油水疏散结构，使冷却水清洁环保。
4）冷却水箱接纳疏散式，移动、清洁利便。
5）高细密、高刚度通孔式主轴结构，主轴套筒全对称、悬挂形式设计。

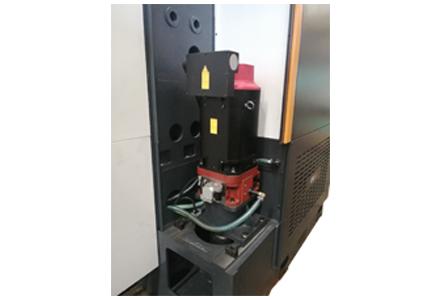

6）大功率交流主轴电机，FANUC系统，配两档变速箱。
7）主轴润滑接纳入口高级润滑脂润滑，全关闭，免维护。
8）床鞍、立柱导轨接纳超重负荷直线滚柱导轨。

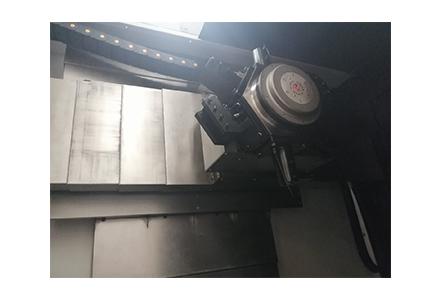

9）配备6工位立式伺服刀架，刚性高、换刀迅速、可靠。
10）集中式机床操作面板，使操作越发利便、快捷。
适用行业：
适用于汽车、电机、轴承、液压等行业。
|
项 目 |
加工规模 |
|
|
最大回转直径（mm） |
Φ1000 |
|
|
过床鞍最大回转直径（mm） |
Φ900 |
|
|
最大切削直径（mm） |
Φ800 |
|
|
最大切削高度（mm） |
800 |
|
|

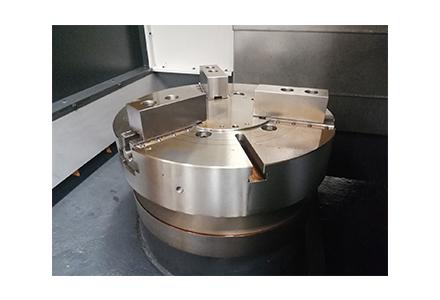

卡盘尺寸：（mm） |
Φ610（中实） |
|
|
主轴头型式：（GB/T5900.1） |
A2-15 |
|
|
主轴转速规模：r/min |
30-800 |
|
|
主轴最大扭矩Nm |
2970 |
|
|
快速移动速率：m/min |
X轴：12 Z轴：12 |
|
|
X/Z轴行程：（mm） |
X轴：710 Z轴：850 |
|
|
切削进给速率：mm/min |
0-6000 |
|
|
最小区分率：（mm） |
0.001 |
|
|
刀位数 |
6 |
|
|
刀具装夹尺寸 车削/镗孔：（mm） |
32X32/Φ50 |
|
|
电源：（kVA） |
70 |
|
|
机床体积 长×宽×高：（mm） |
3850×2750×3575不含排屑器 |
|
|
机床重量：（kg） |
15000 |
|
注：上表为标准设置时的参数，选择其他设置时参数有转变。
