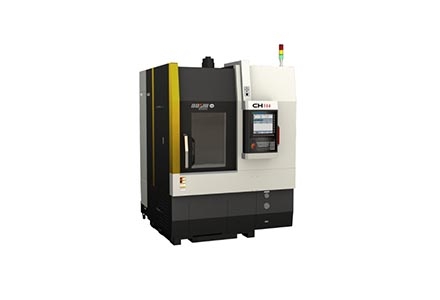

CH514是一款接纳线性转动导轨的立式车削中心，装夹工件利便，占地面积小 。配动力刀架，具有铣钻削功效，可在一次装置下完成重大零件的大部分或所有加工，特殊适合于形状重大的中小型盘、盖类零件的加工 。能较好的顺应汽车、轻工、机械等行业的需求 。
产品特点：
1）高效CNC立式车削中心，相宜加工中、小型盘、盖类零件 。
2）高强度铸铁底座、立柱，有优异的稳固性和抗震性能 。
3）立式结构，装夹工件利便，占地面积小 。
4）疏散式冷却水箱，便于洗濯 。
5）细密、高刚度弹筒式主轴结构，便于维修 。
6）主轴套筒全对称、悬挂式设计，更好的消除热变形对加工精度的影响 。
7）大功率交流主轴电机，增强了机床运转的稳固性 。
8）主轴接纳入口高级润滑脂润滑，全关闭，免维护 。
9）床鞍、立柱导轨接纳超重负荷直线转动导轨 。
10）刀架接纳12工位卧式动力刀架 。
11）具有铣削功效，可完成对工件外圆、端面的车、铣、钻、攻的复合加工 。
12）机床C轴配高区分率编码器，并可一连分度 。
适用行业：
适用于汽车、工程机械、仪器仪表、液压、模具等行业 。
|
参 数 项 目 |
单位 |
规格 |
|
|
加 工 范 围 |
最大回转直径 |
mm |
Φ650 |
|
最大切削直径（盘类） |
mm |
Φ550 |
|
|
最大切削直径（轴类） |
mm |
Φ450 |
|
|
最大切削高度 |
mm |
420 |
|
|
主 轴 |
液压卡盘直径 |
mm(in) |
Φ305(12″) |
|
主轴头型式（GB/T5900.1） |
|
A2-8（GB/T5900.1） |
|
|
主轴转速 |
r/min |
30—3000 |
|
|
主电机功率(一连/30分钟) |
KW |
18.5/22 |
|
|
进 给 |
快速移动速率 X/Z |
m/min |
12/16 |
|
移动距离 X/Z |
mm |
440/550 |
|
|
刀 架 |
刀具形式 |
|
BMT65/ER32 |
|
刀位数 |
|
12 |
|
|
刀具尺寸 (车削/镗孔) |
mm |
25×25/Φ40 |
|
|
回转刀具最高转速 |
r/min |
4000 |
|
|
C 轴 |
最小控制角度 |
DEG |
0.001 |
|
最大端铣直径/攻丝尺寸 |
mm |
Φ18/ M12 |
|
|
其 它 |
电源 |
kVA |
50 |
|
体积（长×宽×高）不含排屑器 |
mm |
2910×1880×2850 |
|
|
总重量 |
kg |
6500 |
注：上表为配FAUNC 0I-TF(1)系统时标准的参数，选择其他设置时参数有转变，恕不另行通知
